簡單的單芯片電路加熱/冷卻激光器的TEC
光學網絡系統中最關鍵的設備是激光二極管，因為它負責將電子數據轉換為光脈沖。必須仔細控制該二極管以穩定光輸出，溫度是確定光波長的關鍵變量。熱電冷卻器（TEC）通常用作此穩定過程的一部分。由于TEC具有許多不同的功率級別，并且具有獨特的功率要求，因此需要使用特定類型的電源來正確驅動它們。
TEC將熱能從一個板傳遞到另一個板，以使第一個板變涼或變暖。TEC本身并不消耗能量。換句話說，沒有能量損失，但是操作TEC需要能量。TEC被建模為一個簡單的電阻器，可以承受其兩端的一定電壓和通過它的電流。對于給定的TEC，該功率對應于兩個板之間的相對溫差。施加的功率越高，板之間的溫差越高。
1.顯示的是一個簡單電路（TI參考設計PMP9759）的示例，該電路雙向驅動流過TEC的電流。單芯片降壓-升壓轉換器需要最少的組件數量。
TEC的重要方面是其加熱和冷卻的能力。由于TEC是永久性安裝或連接到需要溫度調節的激光器或其他設備上的，因此只有一塊板可以控制激光器的溫度。另一塊板必須安裝到散熱器上，以釋放從第一塊板移出的能量。兩塊板都需要良好的熱連接，以實現系統性能。
一旦安裝到系統中，這些板就不能反轉。TEC必須支持給定方向的冷卻和加熱。TEC通過控制電流的方向來支持這種補充功能。沿一個方向流動的電流會冷卻一個板并加熱另一個板，而沿相反方向流動的電流會逆轉此動作，從而加熱第一個板并冷卻第二個板。與僅在一個方向上流動的電流相比，其結果是溫度控制范圍更廣。
由于TEC需要雙向電流才能達到所需的性能，因此其電源也必須支持這種雙模式。但是，許多電源只能提供電流。因此，需要設計專用電路來在需要冷卻與加熱時交換從電源到TEC的連接，這會使電源的實現復雜化。

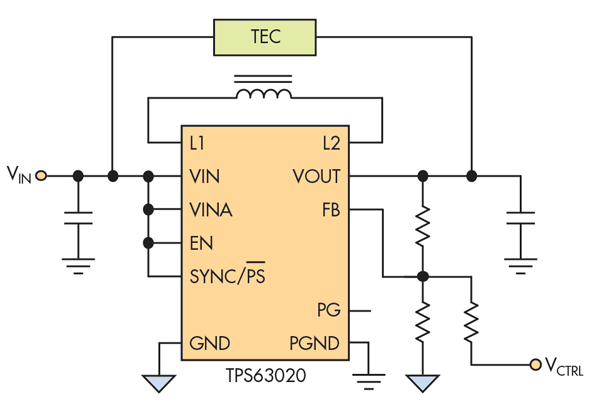

2.該電路僅通過一個轉換器和幾個無源元件就可產生流經TEC的雙向電流。
一種替代方法是設計一種電源，該電源可以在不連接TEC的情況下產生和吸收電流，從而滿足電流需求。但是，只有某些電源設計支持拉電流和灌電流。此外，電源必須支持接近零電流值的操作，這是一個常見的工作點。
圖1中的電源是可以為低功率TEC提供和吸收電流的電路。例如，使用降壓/升壓轉換器（例如TPS63020）對提供的輸入電壓進行降壓或升壓，以生成所需的電流方向。降壓-升壓轉換器的拓撲支持較寬的輸出電壓范圍，在這種情況下為1.2至5.5V。
通過集成所有功率MOSFET并需要最少的外部組件，對于尺寸至關重要的低功率TEC（例如最小的光網絡模塊），該電路是更可取的方法。降壓-升壓轉換器由光網絡模塊中的公共3.3V電源供電。TEC與電源的連接（圖2）允許TEC上的電壓差為+ 2.1V至–2.2V。此外，在這種配置中，很容易支持接近零電流的普通工作點。
TEC方向對其加熱或冷卻至關重要。現代電子產品通?？雌饋碛行嘏子谶M一步加熱。但是，通常很難將TEC冷卻到足以達到所需的激光波長。因此，將TEC接線，以便在降壓-升壓轉換器提供電流時冷卻它。與許多源極和漏極轉換器一樣，TPS63020所能提供的電流要大于其所能吸收的電流。因此，在下沉時它可以提供較少的功率，因此應使用下沉電流來加熱TEC。

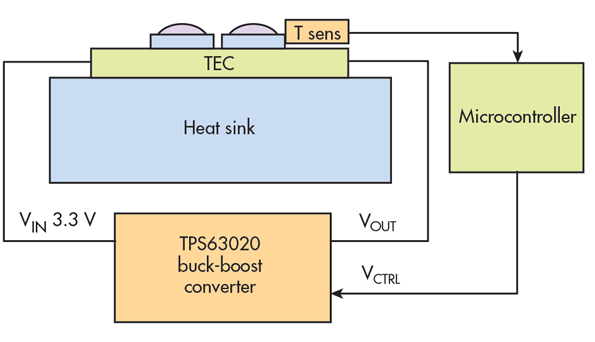

3.在完整的閉環TEC溫度調節電路中，MCU讀取溫度傳感器并生成輸出控制信號到降壓-升壓轉換器，以適當地調節TEC的溫度。
在整個系統（圖3）中，微控制器（MCU）監視TEC上的溫度傳感器。根據TEC的實際溫度與所需溫度（設定點），MCU調整控制信號（V CTRL），以將降壓-升壓轉換器移至新的工作點，以提供或吸收更多或更少的電流來調整溫度。
