電路設計中的平均功率輸出注意事項
電流和電壓的平均功率輸出方程

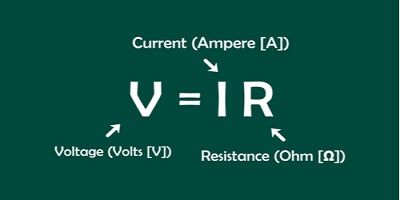

關于平均功率因數的討論在電子學理論的基礎上具有基礎。歐姆定律告訴我們，電路中的元素根據以下簡單公式產生功率：
功率（P）等于流過元件的電流（I）乘以元件上的電壓（V）或
P = IV
在交流電路中，電流和電壓取決于時間并具有瞬時值。結果，瞬時功率方程式稍微改變為：
P（t）= I（t）x V（t）
將“ t”放在括號內可以告訴我們該方程是時間相關的。諸如電阻器之類的電路元件具有保持同相的電流和電壓。“ t”永遠不變。相反，由于相位差，電容器和電感器的電壓和電流會在一個周期內變化。由于功率也會從正變為負，然后又變為正，因此電容器或電感器會在周期的某些部分產生功率，而在其他部分吸收功率。
瞬時功率的大小會發生變化，并且會在一個周期內變化。由于這些不斷的變化，我們通常不會太在意瞬時功率。
但是，查看功率的另一種方法仍在我們的雷達上。平均功率等于一段時間內的平均功率。我們通過平均一個周期內瞬時功率的時間來定義平均功率。
平均功率，振蕩和RMS值
電路的功率因數等于電路中傳遞的功率。在交流電路中，功率因數保持小于電路的理論最大值，因為電壓和電流異相。
盡管有種種嘗試按下“輕松”按鈕并將平均值定律應用于電路的誘惑，但我們無法遵循這一道路。平均功率取決于三角關系?；氐缴弦欢?，我們知道平均功率等于一個周期內瞬時功率的時間平均值，或者：
攤鋪=?/0V0cos?
當我們計算平均功率時，振蕩方程的周期（或總時間除以振蕩次數以及兩個積分的求值）成為我們整體計算的一部分。
交流電路交替產生和吸收功率。當功率因數的值大于零時，電路中的電阻器，電容器和電感器會產生功率。功率因數小于零的電路會吸收功率。
因為我們真的不在乎瞬時值，所以我們使用RMS值-或瞬時值平方的均方根。通過將交流電壓和電流描述為有效值或RMS值，我們可以將交流電路的平均功率視為RMS值。使用RMS值可以給我們電路的等效穩定DC或恒定值。
直流電路中的電阻和電抗
在進行PCB設計時，我們經常使用戴維南定理將直流電路減少到等效電壓源和串聯電阻。戴維南定理變得尤為重要，因為我們認識到通過電路傳遞的實際功率是電源電壓，驅動直流組件或電源的輸出電阻以及負載電阻的函數。戴維南告訴我們，負載的電阻加上輸出串聯電阻會影響到達負載的輸出電流量。
直流電源是出于功耗考慮而跟蹤的另一種電路。
另一個定理-稱為最大功率傳遞定理-講了一個更好的故事。即，相等的負載（RL）和串聯電阻（RS）允許將最大的功率傳輸到負載。在方程式中，最大功率傳遞定理顯示為：
當RL = RS時Pmax = V2 / 4RL
當我們第一次討論平均功率輸出時，我們將重點放在交流電路上。然后，我們將注意力轉向使用最大傳遞定理的直流電路。盡管這兩個主題似乎有所不同，但最大功率傳輸對于交流電路的設計很重要。
讓人驚訝的是，提到交流電路會使我們遠離電阻，而使電源和負載的阻抗和電抗……又回到了瞬時功率?？紤]到阻抗和電抗，該定理如下所示：
PL（t）= V（t）2（RL + iXL）/（RS + IXs + RL + iXL）2
具有相等符號的相等的源電阻和負載電阻以及相等的源電阻和負載電抗產生最大的瞬時功率。
平均功率輸出循環和精度
考慮PCB設計的功率傳輸特性時，可以將平均輸出電壓/電流與輸入電壓/電流進行比較。計算選定時間段內輸出波形的積分將得出平均值。除了實現最大功率傳輸的目標外，我們還在PCB設計中尋求最高效率。對于RF電路而言，尋求最大功率傳輸和最大效率變得尤為重要。
在設計階段以及完成整個系統的設計之后，您還可以使用基于SPICE的仿真和EDA設計工具，以達到正確的源阻抗和負載阻抗?；谙懔系姆抡婢哂惺褂脤嶋H組件模型的優勢，并允許您在設計內實現最大的功率傳輸。
