- 25通道阻抗測量電路板 多通道阻抗測量
- 25通道阻抗測量模塊可以測量25通道的阻抗值，測量阻抗的范圍是 10K~1G歐姆范圍；測量方式低頻直流；測量頻率10Hz；
一、簡介
上海韜放電子研發的25通道阻抗測量模塊可以測量25通道的阻抗值，測量阻抗的范圍是 10K~1G歐姆范圍；測量方式低頻直流；測量頻率10Hz；
二、實現方式
1、采取分級電阻，測量電流時采用2檔；第一檔1~100nA；第二檔100nA~10uA；采用單片機進行控制25通道的檔位選擇；第一檔的電流精度在±0.1nA，第二檔的精度在±10nA以內；
2、采樣速度暫定每秒10幀；
3、采樣電路有25個通道，每個通道可以獨立加電壓0-5V來控制（編程輸入），控制電壓精度保證在±0.1V以內，并獨立輸出通道測試電流，電流輸出無限制，根據測試時間可以保證連續輸出（輸出電流要能顯示，USB電腦讀?。?；

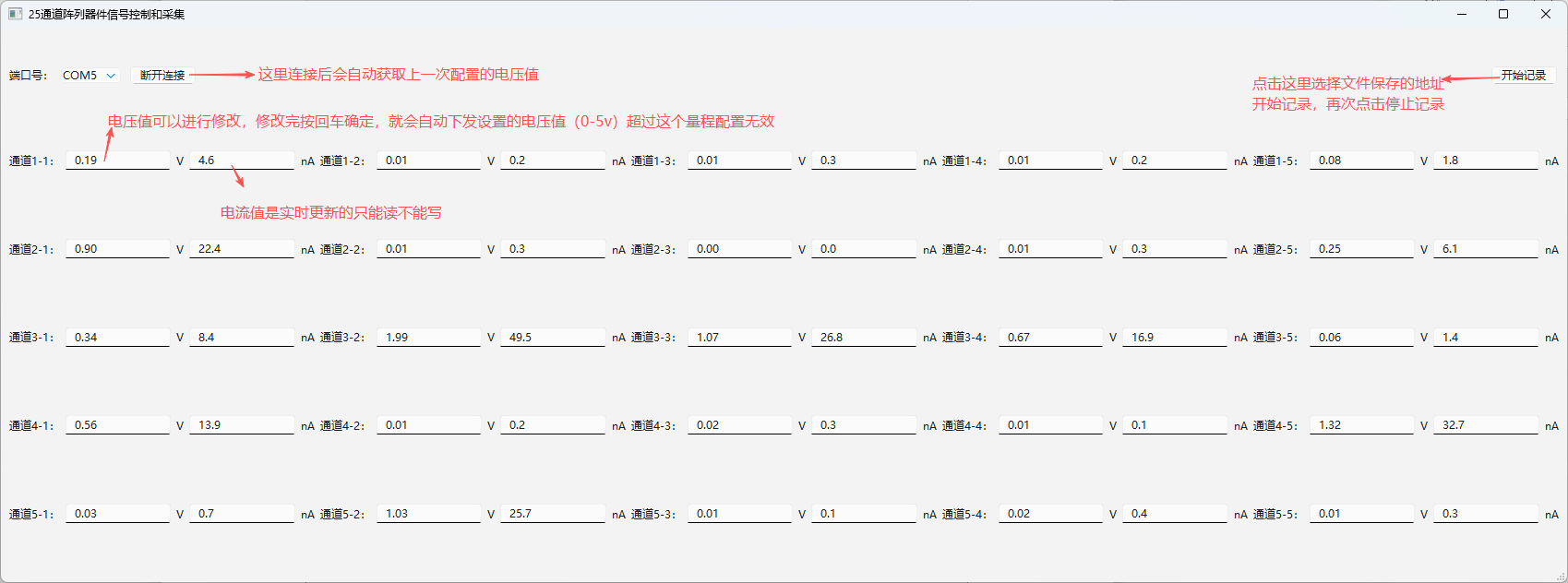

4、上位機交互界面，可以配置每個通道的輸出電壓，實時顯示電流值；且可以保存實驗室數據成svc格式文件
三、核心硬件方法
1、通過DAC輸出電壓，同向放大2倍至5V；
2、采用高邊差分采樣電流值；
3、根據電流大小，切換20K和2M的采樣電阻；
單片機：stm32F103RCT6
參考電壓芯片：REF5025AIDR
DAC芯片：DAC128S085CIMTX/NOPB 多個
ADC芯片：ADS1256IDBR 多個
繼電器：HFD4/5-SR 25個
