您的PCB的原理圖網表
如果您已經創建了原理圖，那么設計軟件中的幕后工作將會很多。原理圖中組件之間的連通性可以減少為少量的邏輯和電氣標識符。原理圖可能提供了圖形化圖片，顯示了不同組件和引腳之間的連接，但是要真正了解設計的所有內容，您需要一個重要的文檔。
原理圖網表是信息的核心內容之一，將在設計軟件的多個功能中使用這些信息來創建真實的PCB。原理圖網表同時提供電氣連接信息，并在一組數據中反映設計數據的功能結構。當您需要重用數據或在仿真工具中快速定義電氣連接時，網表將幫助您從原理圖設計過渡到其他工具。作為設計審查的一部分，您還需要向制造商提供網表的副本。讓我們更深入地了解PCB設計軟件中網表的確切結構。
原理圖網表中有什么？
在進一步介紹之前，EDA軟件中使用了不同類型的網表進行IC設計或PCB設計。這些網表可以定義邏輯，組件之間的連接以及層次關系。它們是匯總設計結構和功能的強大工具。網表不包含圖形信息，該信息包含在原理圖文檔本身中。
話雖如此，原理圖及其網表是齊頭并進的?？梢詮脑韴D生成網表，也可以從網表生成示意圖（平面或分層）。關于PCB原理圖中的信息，網表將包含多個數據條目，其中每個條目包含以下信息：
網絡標簽：您在原理圖中為特定網絡指定的名稱
參考標號：這些標號用于網絡上連接的組件
引腳號：網絡上的每個組件都會有一些引腳，因此網絡上每個組件的引腳號都會出現在網表中
如果您知道如何閱讀原理圖網表，則可以在準備仿真時看到如何將電路轉換為SPICE網表。您還可以解決第三方庫網表中可能發現的任何錯誤。

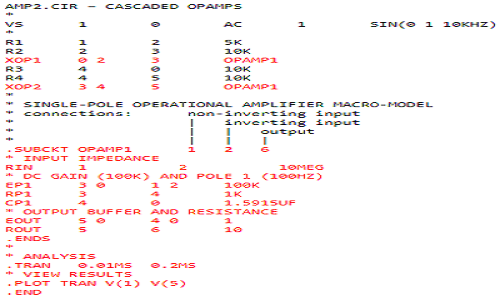

從原理圖中提取的示例SPICE網表
將原理圖捕獲為初始布局后，原理圖網表數據將用于創建在未布線的布局中看到的連接線。只要您不需要對原理圖進行任何進一步的更改，就可以放心，在布線電路板時，設計數據將保持一致。但是，在制造之前，您仍然需要確保BOM和Gerber匹配原理圖和網表中的信息。
制造商如何使用您的網表
在設計評審期間，將原理圖網表中的數據與Gerbers，BOM和原理圖數據進行比較。經?？吹骄W表與這些文檔中的一個或多個之間存在差異。這很可能是由于在完成設計之前導出網表和BOM導致的。在進行設計前的那一刻設計更改需要重建BOM，網表和Gerber，以確保所有數據都是一致的。雖然這聽起來可能是重復的，但比使用低質量的制造商并在郵件中接收一批有缺陷的板要好。
制造商還將使用您的網表來定義裸板測試的要求。網表中的連通性已編程到用于裸板測試過程的測試夾具中。使用ODB ++數據文件格式是制造的首選格式，因為可以從包中生成網表。否則，您將要發送IPC-D-356網表以及Gerber文件，因為在裸板制造之前，可以將其用于全面比較。

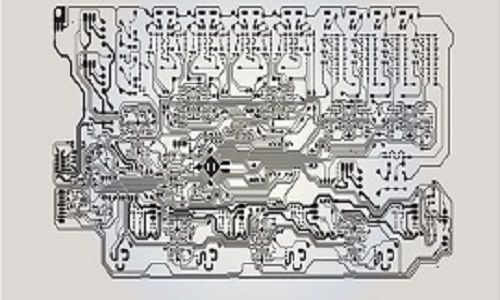

原理圖網表需要在制造之前與Gerbers中的網匹配
不要拋棄舊項目中的網表
設計重用并不是什么新鮮事物，它涵蓋了保留常用庫或電路塊的所有內容。將設計數據從其他EDA應用程序導入所需的平臺可能會很困難。您的下一個設計可能是舊設計的變體，或者可能需要引用原始原理圖/布局中的某些功能塊。保留舊項目中的網表可以幫助您在新的設計平臺中對其進行重建，尤其是當原始布局和/或原理圖數據已損壞或無法訪問時。
由于放置在原理圖網表中的數據是以特定格式高度結構化的，因此在構建新設計時，不同的設計平臺可以重用彼此的網表。只要您具有舊設計中組件的模型，原理圖符號和PCB封裝，就無需在新軟件中手動重建原始設計。雖然您可以從網表中讀取網名，參考標記和引腳號，但一般使用可以幫助您從舊網表快速重建設計的設計軟件。
